工业领域 Kiosk 模式技术架构与实现实践

一、什么是 Kiosk 模式

Kiosk 模式（自助终端模式）是一种系统锁定运行环境，仅允许用户访问指定应用或页面的运行机制。

其核心目标：

  • 限制用户操作范围
  • 防止系统被修改或破坏
  • 提供稳定可靠的人机交互入口
  • 实现无人值守运行

在工业场景中，Kiosk 模式常作为 设备操作入口、监控终端、数据采集界面 的基础运行环境。

二、工业领域应用场景

1. HMI 操作终端

1
PLC → SCADA/HMI → Kiosk终端显示

特点：

  • 固定操作界面
  • 防误触
  • 设备控制隔离
  • 7×24 运行

应用：

  • 产线控制台
  • 工业触摸屏
  • 设备操作站

2. 工业监控大屏

1
数据采集 → 后端服务 → Web可视化 → Kiosk显示

特点：

  • 浏览器全屏运行
  • 自动刷新
  • 无人工维护
  • 多屏展示

应用：

  • 生产监控中心
  • 能耗监控
  • MES 看板
  • 设备状态墙

3. 自助操作终端

特点：

  • 无键盘鼠标
  • 触摸交互
  • 权限隔离
  • 流程固定

应用：

  • 工厂登记终端
  • 设备自检终端
  • 参数配置站

4. 边缘计算网关控制台

1
传感器 → 边缘网关 → 本地Kiosk界面

特点：

  • 本地离线运行
  • 实时控制
  • 无需云依赖
  • 工业现场部署

三、工业 Kiosk 架构设计

工业场景通常采用 三层架构。

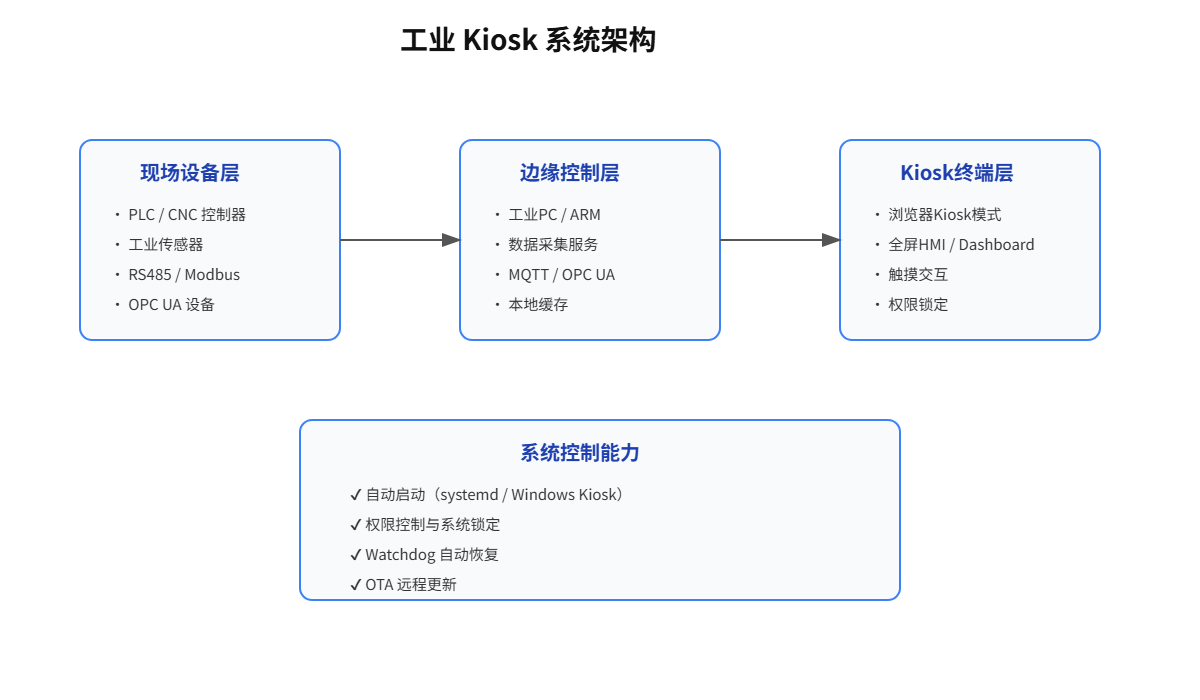

1️⃣ 整体架构图（SVG）

下面为工业 Kiosk 标准架构。

2️⃣ 软件层结构

1
2
3
4
5
6
7
8
9
┌─────────────────┐
│ UI 应用层        │  Web / HMI / Dashboard
├─────────────────┤
│ Kiosk 控制层     │  锁屏 / 权限 / 进程控制
├─────────────────┤
│ 操作系统层       │  Linux / Windows / Android
├─────────────────┤
│ 工业设备接口层   │  PLC / Modbus / OPC UA
└─────────────────┘

四、实现模式（重点）

工业场景主要有 4 种实现方式。

1. 浏览器 Kiosk 模式（最常用）

适用于：

  • Web SCADA
  • MES 看板
  • 可视化大屏

Linux 实现

1
chromium --kiosk http://localhost:8080

系统启动：

1
/etc/xdg/lxsession/LXDE/autostart
1
@chromium --kiosk http://localhost

优点：

  • 实现简单
  • 易维护
  • 支持远程更新

2. 操作系统级锁定

适用于：

  • 工业触摸屏
  • 固定控制终端

Windows Assigned Access

1
设置 → 账户 → 家庭和其他用户 → Kiosk

能力：

  • 单应用运行
  • 禁止任务管理器
  • 限制系统访问

3. 自定义启动壳（工业级）

适用于：

  • 高安全工业系统
  • 嵌入式设备

Linux 示例：

1
systemd → 启动自定义UI
1
2
3
[Service]
ExecStart=/usr/bin/my-ui
Restart=always

特点：

  • 无桌面环境
  • 资源占用低
  • 完全可控

4. 容器化 Kiosk（现代工业架构）

1
Docker → UI服务 → 浏览器Kiosk

优势：

  • 快速部署
  • 远程更新
  • 与边缘计算结合

五、关键工程问题

稳定性

  • 自动重启
  • Watchdog
  • 断电恢复

安全性

  • 禁止退出
  • USB限制
  • 权限控制
  • 网络隔离

运维能力

  • OTA更新
  • 远程监控
  • 日志上传

性能优化

  • GPU加速
  • 本地缓存
  • UI资源压缩

六、工业级最佳实践架构

推荐组合：

Linux + Chromium Kiosk + systemd + Watchdog

特点：

  • 启动快
  • 稳定
  • 易远程维护
  • 适合工业现场

七、典型技术栈

层 技术
UI Vue / React / SCADA
通信 OPC UA / MQTT / Modbus
边缘 Node / Java / Python
系统 Linux / Windows IoT
运维 Docker / OTA

八、总结

工业 Kiosk 模式本质是：

可控的人机交互入口 + 稳定运行环境 + 安全隔离

其价值：

  • 降低误操作风险
  • 提升工业系统稳定性
  • 实现无人值守
  • 提供统一操作入口

在工业数字化与边缘计算体系中，Kiosk 已成为标准交互形态。
